7. diel - Kreslenie na Graphics v C # .NET

V minulej lekcii, PRIPOMIENKOVÉ narodenín - Ukladanie dát a záver , sme dokončili tvorbu pripomienkovej narodenín. Vyskúšali sme si na ňom základné formulárové prvky a tiež binding a prácu s chybovými stavmi. Už vieme vytvoriť pomerne sofistikované aplikácie. Dnešné C# .NET tutoriál budeme venovať kreslenie.

Kreslenie na Graphics

Vytvoríme aplikáciu, ktorá má za úlohu zastrešiť predaj vstupeniek do kina. Ako vieme, v sály je veľa sedadiel a pracovník kina by mal v aplikácii vidieť, ktorá sedadlá sú už obsadená. Možno by vás napadlo naklikať pre sedadlá PictureBox y. Ak by však kino malo 15 radov a každá rada 30 sedadiel, máme to 450 PictureBox ov. Asi tušíte, že existuje lepšia cesta, než začať búšiť PictureBox1, PictureBox2... A ako by sa potom obsluhovali? V prípade, že potrebujeme vykresliť niečo náročnejšieho, než len jeden alebo dva obrázky, využijeme Graphics. To spočíva v tom, že na formulár umiestnime jeden PictureBox a na jeho plátno budeme vykresľovať to, čo potrebujeme.

Aplikáciu značne zjednodušíme, nie je potrebné aby bola zložitá. Bude vedieť zobraziť len jeden sála, ktorý bude spočiatku prázdny. Užívateľ naklikať myšou obsadená sedadla a potom stlačí tlačidlo Uložiť, ktoré do zvolenej lokácie uloží jednoduchý txt súbor s informáciou o obsadenosti sály. Ukladanie si skúsime preto, aby sme sa naučili pracovať s dialógmi.

Návrh formulára

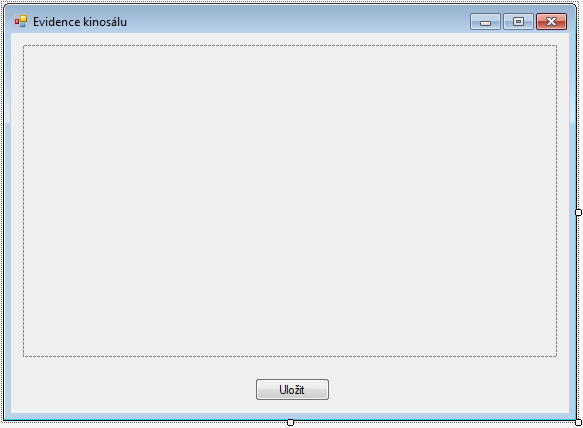

Vytvorte si novú Windows Forms Aplikáciu, formulár premenujeme na KinoForm, záhlavie potrebné na Evidence kinosálu. Cez väčšinu formuláre natiahnite PictureBox, ktorý pomenujeme kinoPictureBox. Pod PictureBox príde Button s menom ulozitButton a textom Uložit. Konečne na formulár pretiahnete i SaveFileDialog. Ten sa nepridá priamo na formulár, ale do lišty pod neho. Nejedná sa totiž o formulárový prvok, ale len o pomocnú komponentu. Premenujeme ju na kinoSaveFileDialog. Môžete sa pohrať s kotvami a podobne. Váš formulár by mal vyzerať asi takto:

Logická vrstva

Asi vás neprekvapí, že k aplikácii pridáme triedu Kinosal. Bude mať jeden privátne atribút, ktorým bude dvojrozmerné pole sedadiel. Ak ste s 2D poľom ešte nepracovali, tak si ho môžete predstaviť ako tabuľku. Jednorozmerné (klasické) pole je vlastne len jeden riadok. S 2D poľom potom pracujeme úplne rovnako, ako s jednorozmernými, len musíme uviesť dve súradnice (X a Y). V mnohých jazykoch sa robí 2D pole ako pole polí, C# vie definovať priamo 2d poľa a to takto:

class Kinosal
{
    private bool[,] sedadla = new bool[30, 15];

}

Sedadlá sú typu bool, pretože nás zaujíma len či je voľné alebo obsadené. 30 je šírka poľa, 15 jeho výška.

Do triedy ešte pridáme 2 privátne konštanty, jedna udáva veľkosť vykreslovaného sedadla v pixeloch a druhá medzeru medzi sedadlami v pixeloch. Zvyknite si konštanty používať, až budete chcieť sedadlá zväčšiť, stačí len prepísať jednu konštantu a nemusíte lúštiť vykresľovací kód.

private const int velikost = 16;
private const int mezera = 2;

Môžeme prejsť k metódam.

Vykreslenie

Kinosála by sa mal vedieť vykresliť. Už sme si spomenuli, že budeme kresliť na plátno. Toto plátno typu Graphics a necháme si ho prísť v parametri metódy Vykresli(). Pre typ Graphics treba pridať using System.Drawing, ale to vás iste nezaskočilo. Na plátno sa potom kreslí pomocou jeho metód. Nás bude zatiaľ zaujímať len metóda FillRectangle(), ktorá vykreslí obdĺžnik, vyplnený určitou farbou. Metód je tam obrovská kopa pre rôzne geometrické tvary, či už vyplnené alebo nevyplnené. Môžete si ich prejsť, niektoré si vyskúšame ešte v ďalších lekciách.

V Graphics rozoznávame dva typy farby - farba výplne (Brush = štetec) a farba obrysu (Pen = pero). Pre vyplnený obdĺžnik musíme zadať nejaký Brush. Hotové inštancie nastavenej na určité farby nájdeme na statické triede Brushes (alebo pre obrysy Pens), stačí si len vybrať. Štetce môžu kresliť aj nejakými vzory alebo obrázky, ale to pre nás nie je dôležité.

Pomocou dvoch vnorených cyklov prejdeme všetky sedadlá v poli a na plátno vykreslíme buď zelený alebo červený štvorec. Vonkajším cyklom budeme prechádzať riadky, vnútorným stĺpce v aktuálnom riadku. Farbu (presnejšie štetec) určíme podľa toho, či je sedadlo na dané súradnici true alebo false. Kód metódy bude nasledujúci:

public void Vykresli(Graphics g)
{
    Brush brush;
    for (int j = 0; j < sedadla.GetLength(1); j++)
    {
        for (int i = 0; i < sedadla.GetLength(0); i++)
        {
            if (sedadla[i, j])
                brush = Brushes.Red;
            else
                brush = Brushes.Green;
            g.FillRectangle(brush, i * (velikost + mezera), j * (velikost + mezera), velikost, velikost);
        }
    }
}

Všimnite si, že v cykloch nepoužívame hodnoty 30 a 15, ale používame metódu GetLength() s parametrami 0 a 1. Táto metóda slúži na získanie veľkosti dvojrozmerného poľa. 0 je šírka, 1 je výška (samozrejme záleží na nás, ktorú dimenziu si určíme ako výšku a ktorú ako šírku). Pevnú veľkosť neuvádzame pochopiteľne z dôvodu, že v budúcnosti môžeme pole zväčšiť / zmenšiť a museli by sme v kóde hľadať kde všade sme hodnoty 30 a 15 použili. Týmto problémom je vždy lepšie sa vyhnúť a pracovať s dĺžkou poľa.

Za zmienku stojí aj samotné vykreslenie obdĺžnika. Prvým parametrom metódy FillRectangle() je Brush, určujúci farbu výplne. Ďalšie dva parametre sú súradnice ľavého horného rohu obdĺžnika. Posledné dva parametre určujú jeho výšku a šírku. Keďže je každé sedadlo široké 16 pixelov + 2 pixely medzera, musíme jeho súradnicu za večnými hodnotou prenásobiť. Pokiaľ je v i napr. Hodnota 2 (kreslíme teda 3. stĺpec), kreslíme na X súradnicu 36, nie na 2 To isté platí pre súradnicu Y.

Neskôr si môžete skúsiť nahradiť FillRectangle() metódou FillOval(). Funguje úplne rovnako, ale vykreslí elipsu. Určite si po dokončení aplikácie skúste vykresliť aj ďalšie tvary.

Prepojenie formuláre s logickou vrstvou

Základ logiky máme hotový, poďme ju prepojiť s formulárom. Prejdeme do kódu formulára a v triede vytvoríme privátnej inštanciu kinosály:

private Kinosal kinosal = new Kinosal();

Teraz naklikne PictureBox u udalosť Paint. Musíte to urobiť cez ikonu blesku v oknu Properties. Udalosť volá systém vo chvíli, kedy sa má okno prekresliť. To je samozrejme v prípade spustenia aplikácie, ale aj po obnovení z minimalizácie, vo chvíli, kedy po okne aplikácie prejdeme iným oknom a podobne.

V obslužné metóde udalosti zavoláme na inštanciu kinosály metódu Vykresli(). Plátno nám príde ako vlastnosť parametra udalosti. Iba ho odovzdáme ďalej metóde logiky, ktorá nám na neho vykreslí.

private void kinoPictureBox_Paint(object sender, PaintEventArgs e)
{
    kinosal.Vykresli(e.Graphics);
}

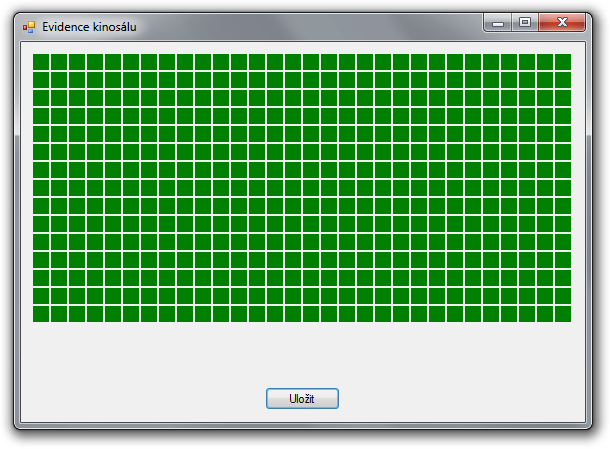

Za výsledok sa nemusíme hanbiť:

V budúcej lekcii, Riešené úlohy k 3.-6. lekciu Windows Forms v C # .NET , si ukážeme, ako kliknutím na určité sedadlo zmeniť jeho stav a sprevádzkujeme tiež ukladanie. Projekt máte ako vždy k stiahnutiu v prílohe pre prípad, že sa vám niečo nepodarilo.

V nasledujúcom cvičení, Riešené úlohy k 3.-6. lekciu Windows Forms v C # .NET, si precvičíme nadobudnuté skúsenosti z predchádzajúcich lekcií.

Mal si s čímkoľvek problém? Stiahni si vzorovú aplikáciu nižšie a porovnaj ju so svojím projektom, chybu tak ľahko nájdeš.
