Riešené úlohy k 1.-4. lekciu návrhu a štruktúry sietí Nové

V predchádzajúcej lekcii, Riadenie prístupu k médiu , sme sa naučili, ako zariadenia v sieti komunikujú bez kolízií pomocou metód riadenia prístupu k médiu (MAC).

Nasledujúce 3 cvičenia vám pomôžu precvičiť znalosti návrhu a štruktúry sietí z minulých lekcií. Vo vlastnom záujme sa ich pokúste vyriešiť sami. Pod článkom máte na kontrolu riešenie na stiahnutie. Ale pozor, akonáhle sa naň pozriete bez vyriešenia príkladov, stráca pre vás cvičenie zmysel a nič sa nenaučíte:)

Ak si naozaj nebudete vedieť rady, pozrite sa radšej znova do minulých tutoriálov a pokúste sa na to prísť.

Jednoduchý príklad

Zákazník zadal zákazku na prepojenie novopostavenej haly so starou. Medzi halami je už pripravený výkop na položenie kábla, vzdialenosť medzi budovami je 200 metrov.

• Vytvorte nákupný zoznam prenosových médií (káble, konektory)
• Zvážte vhodnosť jednotlivých variantov pre danú vzdialenosť a uveďte výhody/nevýhody.

Pokročilý príklad

Novo vzniknutú halu je potrebné osadiť príslušnými sitovými zariadeniami. Je potrebné pripojiť zaistiť pripojenie pre dve kancelárie na konci budovy a dva počítače v priestore skladu (umiestnenie viď pôdorys). Bezdrôtové pripojenie zatiaľ klient nepožaduje.

Vytvorte zoznam jednotlivých zariadení a ku každému pridajte klientovi vysvetlenie, prečo sú potrebné a na čo slúžia.

Príklad pre náročných – BONUS

Pokračujte v návrhu siete pre halu. Firma požaduje:

• aby sa zariadenia v sieti dohovárali bez kolízií,
• aby účtovné oddelenie bolo oddelené od skladu,
• aby hlasové hovory (VoIP) mali vyššiu prioritu ako bežné dáta,
• aby prepojenie servera so switchom bolo spoľahlivé aj pri výpadku jedného kábla.

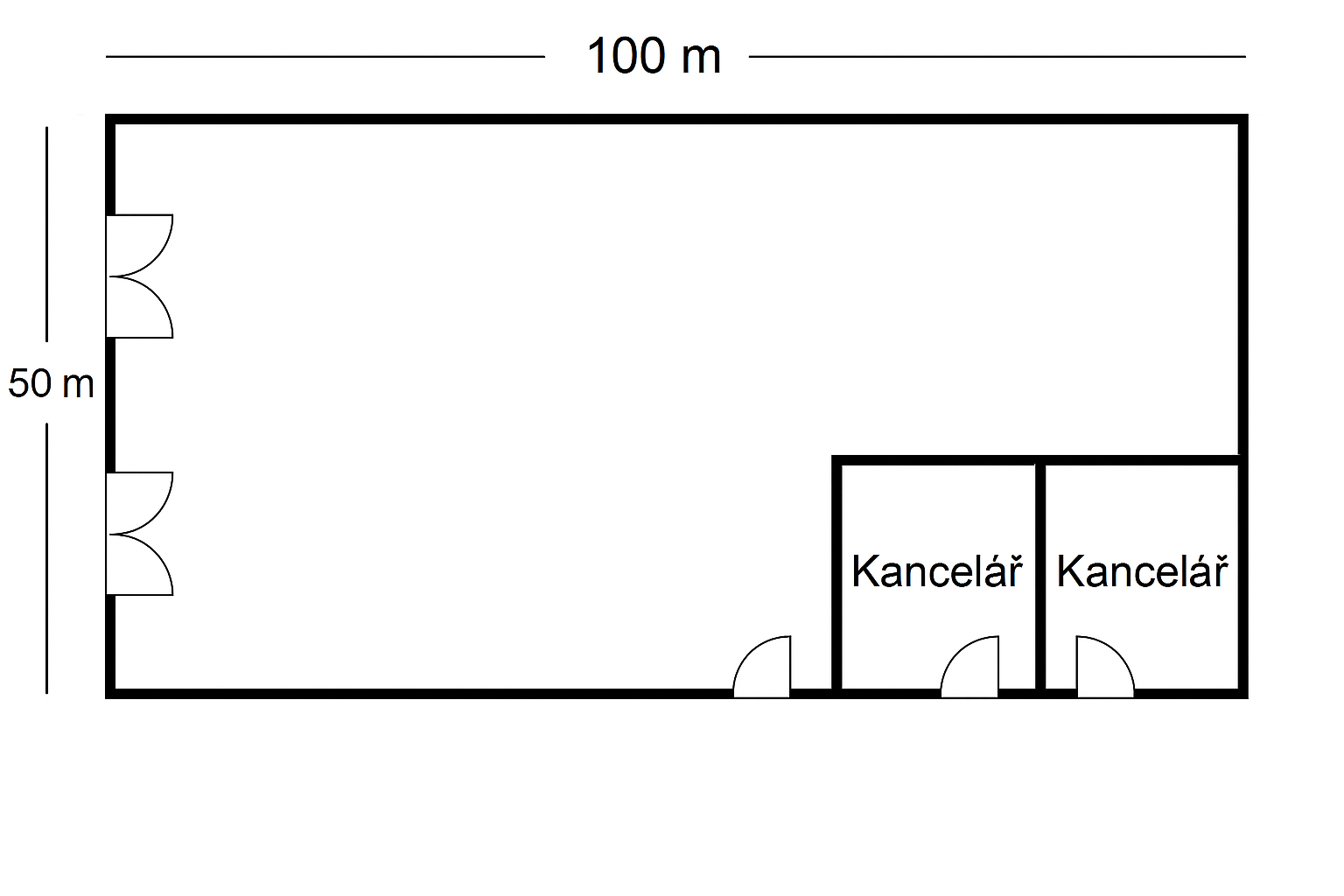

Ďalej spočítajte, koľko metrov kábla bude treba, počítajte s rezervou ±20 %. Uveďte, aký typ kábla bude vhodný. Pri práci sa riaďte priloženým pôdorysom. Vstup káblov je v ľavom dolnom rohu budovy.

V nasledujúcej lekcii, IPv6 , si vysvetlíme, prečo vznikol protokol IPv6, ako sa zapisuje, aké má typy adries a aké výhody prináša oproti IPv4.



Mal si s čímkoľvek problém? Stiahni si vzorovú aplikáciu nižšie a porovnaj ju so svojím projektom, chybu tak ľahko nájdeš.

Na absolvovanie tohto cvičenia prosím splň všetky príklady tým, že ich úspešne odovzdáš na otestovanie.
