Elektronika - vodiče a polovodiče

Rozdelenie Materiálový podľa vodivosti

  1. vodiče
  2. nevodiče
  3. polovodiče
  4. supravodiče
  5. magnetické materiály

Všeobecný pásmový model

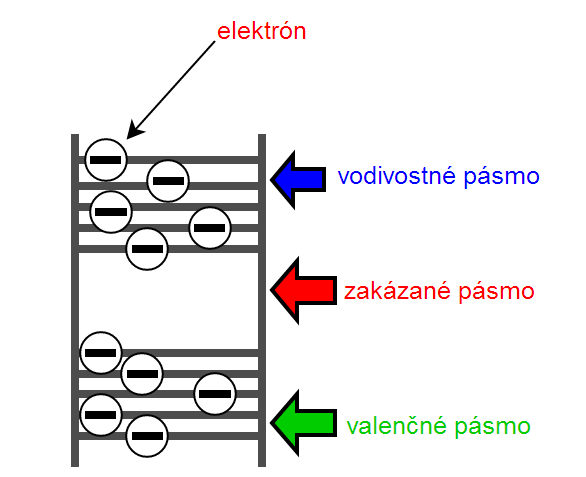

pásmový model - Články nielen o programovaní

Čím viac elektrónový je vo vodivostnom pásme, tím je materiál vodivejšie.

Vodivé materiály

  • Sú to materiály, ktore maju prevažne vacsinou elektrónovú voľných.
  • Nemaj zakázané pásmo.
  • Vodivostnou a valenčné pásmo sa navzájom prekrývajú.

Nevodivé materiály

  • Sú to materiály, ktore maju prevažne vacsinou elektrónovú viazaných.
  • Zakázané pásmo je vacsie Ako 1 EV [elektrón volt]

Polovodičové materiály

  • Sú to materiály, ktore sa mozu správou Ako vodiče ai nevodiče a to záleží od podmienok okolia
  • Zakázané pásmo je menšie Ako 1 EV [elektrón volt]
  • Správajú sa Ako vodič ked: -je teplota okolia Vyššia Ako 0K [Kelvin], alebo dodávame materiálu akukolvek energiu (tepelná, svetelné)
  • Správajú sa Ako nevodiči ked: -je teplota okolia rovná 0K (Kelvin) a nedodávajú ziadna energia

Supravodiče

  • Sú to materiály, ktore pri určitej kritickej teplote T k a kritickej magnetickej indukcií B k strácajú elektrický odpor a ich vodivosť narastá do nekonečna

Magnetické materiály

  • Sú to materiály, v ktorych sa magnetickej momenty elektrónové (ktore vznikaj pri obehu elektrónovú okolo jadra v atómoch) navzájom sčítavajú
  • Sčítané magnetické momenty vytvárajú určitej oblasti ktore nazývame DOMÉNY

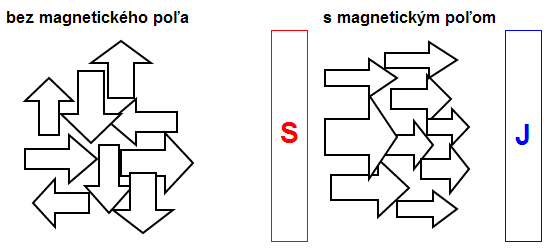

magnetické materiály - Články nielen o programovaní

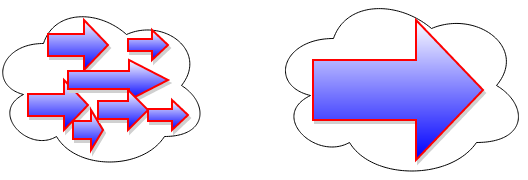

magnetické materiály .<> Sčítavanie momentov - Články nielen o programovaní

Sčítavanie momentov

Polovodiče

Vodivosťou typu:

  1. Vlastná Typu P (Dierová)

    Typu N (elektrónový)

  2. Typu P (Dierová)
  3. Typu N (elektrónový)
  4. nevlastných Typu P (Dierová)

    Typu N (elektrónový)

  5. Typu P (Dierová)
  6. Typu N (elektrónový)
  • elektrón - reálna častíc (záporný náboj)
  • diera-fiktívnych častíc (kladný náboj)
  • diera je prázdne miesto s kladným potenciálom, ktore vznikne po tom čo elektrón opustí toto miesto, a ďalšie elektrón opustí svoje miesto aby túto Diera zavrel a tím vytvoria NOVÚ Dier na Mies kde bol a tak to ide dokola
  • polovodičové súčiastky: diódy, tranzistory, tyristory využívajú pri svojej činnosti fyzikálne vlastnosti polovodičových materiálovú
  • polovodiče ŠÚ tuhá kryštalická látka v ktorych atóm sa k seba viažu kovalentné väzby Si / Ge / So [kremík / germánium / selén]

Vlastná vodivosť Typu N

  • je zabezpečená elektrón ktore Patria vlastnému materiálu
  • materiál je celý zložený ľan z jedného prvku napríklad kremíka a tak niesu ziadne elektróny navyše ani ziadna nechýbajú
  • funguje na princípe jedného elektrónov navyše

Vlastná vodivosť Typu P

  • Funguje na princípe jednej diery navyše Ktory sa elektróny pokúšajú uzavrieť a tím vytvárajú nové diery na svojom starom Mies
  • Vzhľadom nato že vlastná vodivosť polovodičový je malá v praxi sa nevyužíva, Preto sa využíva nevlastná vodivosť polovodičový ktora je zabezpečená prímesami

Nevlastných vodivosť Typu N

  • je spôsobená prímesami ktora má viac elektrónové Ako základ materiálu
  • napríklad ak máme materiál kremík 4-mocný a pridáme do neho Ako prímes antimónu 5-mocný tak tolko Koľko atómovú antimónu pridáme tolko voľných elektrónový získame a tie vytvorím NOVÚ energetickej hladiny (donorové hladinu)

Nevlastných vodivosť Typu P

  • Vzniká Vtedy ak do kremíka pridáme prímes, ktora je Menej Ako 4-mocná (kremík je 4-mocný) napríklad indium 3-mocné a tak tam bude Chyby elektrón a vytvorí sa diera (akceptor)
  • Koľko Atómovú india do kremíka primiešame Tolka dier vytvorím

Spojením polovodičov Typu P a Typu N získame PN Priechod (polovodičové diódy)

Polovodičové diódy

  • má špeciálne vlastnosti a vyznačuje sa tím, že jedným smerom Prúdy I prepustí a druhým smerom Prúdy I neprepúšťa (funguje Ako ventil)

Závernom smere PN

  • Vplyvom elektrostatického Pola sa Všetky diery premiestnia k mínus pólu a vplyvom elektrostatického Pola sa Všetky elektróny premiestnia k plus pólu = vznikne potenciálov bariéra -prúd Aj netečie

Priepustný smer PN

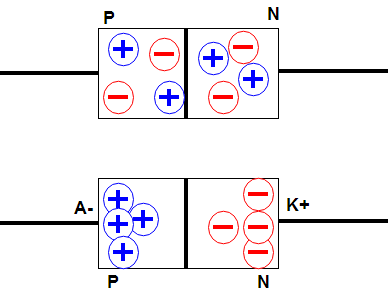

Prospustný smer PN - Články nielen o programovaní
  • vplyvom elektrostatického Pola budem kladnej diery priťahovaný smerom vpravo ku katódou a vplyvom elektrostatického Pola budem záporné elektróny priťahovaný smerom Vlavo ku anódy-priechodom tiecť Prúdy I
  • ak priložíme na diódy a + a K- a Napätie pomaly zvyšujeme, diódou netečie (tiecť veľmi malými) Prúdy
  • pri prahovom Napata (Up) nastáva prudký zlom a, dióda sa stáva vodivá-tiecť pracovnou Prúdy
  • ak priložíme na A- a K + a Napätie pomaly zvyšujeme dióde Prúdy netečie, pri Napata (URM) dochádza k prudkému zlomu a dióda sa stáva vodivou (tiecť nou skratový Prúdy) bijú sa

Značením polovodičových diód

  1. písmeno - G-germánium
    • K-kremík
  2. písmeno - A-všeobecné POUŽITIE
    • B-varikap
    • E-tunelová dióda
    • P-foto dióda
    • Y-usmerňovacími dióda
    • Z-zenerove diódy
Parametre polovodičových diód (čo treba vediet pri nákupoch) - If-veľkosť priepustného Prúdy - If (AV) -Stredne hodnota priepustného Prúdy - Uf-priepustné Napätie - URM-opakovateľné záverné Napätie - Ft-hraničnej prenosová frekvencia - a teplotu PN Priechod

Zenerove diódy

  • Prevádzkuje sa v závernom Smer: A-, K + (anódy -, katóda +)
  • Používa sa na stabilizácia napätia (v elektronických obvodoch a na stabilizácia Napätie v sieťových zdrojoch)
  • Ked Napätie pomaly zvyšujeme Prúdy netečie, pri Uz Napata dochádza v PN Priechod k tzv. Nedeštruktívnemu prierazu a zenerove diódy tiecť pracovný Prúdy

dochádza k stabilizačnému javu- Prúdy ai Napätie kolíše Medzi určitými hodnotami

Bipolárne tranzistory -I

  • Polovodičové súčiastky s dvoma PN Priechod sa na tzv. Tranzistorovom Jave zúčastňujte dva druhy voľných nosičov nábojov: -elektróny a diery

Tranzistory podľa usporiadanie delí na PNP a NPN
