Elektronika - uni / bipolárne tranzistory

Tranzistor

• je polovodičová suciastky, ktora sa používa Ako: zosilňovač, spínač, stabilizátor, ...
• v dnešnej dobe ŠÚ tranzistory Takmer v kazdom elektronickom zostrojené
• Parfemy tranzistorový je práve v IO (integrovaných obvodoch)

Bipolárna tranistory

• sú to polovodičové súčiastky s dvoma PN Priechod, v ktorej sa na tranzistorovom Jave zúčastňujte dva druhy voľných nosičov nábojov - elektróny a diery

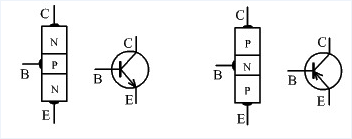

Delí ich podla usporiadania na PNP a NPN tranzistory

Tranzistorový jav nastáva- ak má tranzistor tenkú bázu (záleží na výrobcovi)

• ak správne pripojíme zdroje napätia na tranzistor

U ₁ - musí byť pripojený na emitorový Priechod polarizovaný v priepustnom smer U ₂ - musí byť pripojený na kolektorový Priechod polarizovaný v závernom smer

Tranzistor Moze zapojiť:

1. So spoločným emitorom -SE (používa sa Ako spínač)
2. So Spoločné Bášom -SB (používa sa vo vysoko frekvenčnej elektronika)
3. So spoločným kolektorom -SK (používa sa vo vysoko / nízko frekvenčnej elektronika)

Zosilnenie Tranzistor sa počíta: h _21E = I _C / I _B

Zjednodušene povedane funguje to tak, že ked na bázu ide signál o Veľkosti 1 a Medzi kolektorom a emitorom nejde žiadny signál, ale stojí na kolektor a je o Veľkosti 5, a signál na bázy vyzerá nejako takto = áno áno nie áno nie, tak ked príde áno tak otvor cestu signálu z kolektorov na emitor a signál sa 5x krát zväčší. To pretoze vždy ked príde signál áno na bázu, tak otvor cestu signálu z kolektorov.

• funguje to tak, že ai malý Prúdy na bázy Moze OTVORIŤ Priechod Medzi kolektorom a emitorom a tam mozem tiecť veľký Prúdy vždy, ked príde malý Prúdy na bázu

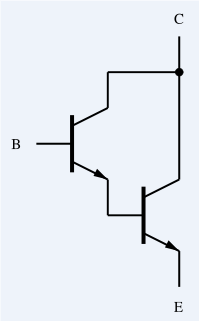

Darlingtonovom dvojica bipolárnych tranzistorový

• je vytvorená spojením dvoch bipolárnych tranzistorové (typu PNP a NPN)
  • využíva sa v obvodoch ktore vyžadujte veľké zosilnenie

Nastavenie pracovného bodu bipolárneho tranzistoru

Ako už asi viete, tak materiály pri zmene teploty mení svoju teploty (Rozťahujte sa zmenšujte) a menia ai svoje elektrické vlastnosti. A Preto je dolezite nastavit tranzistor tak, aby pracoval Rovňák pri teplote -20 ° C do + 20 ° C Alebo iný rozsah (-50 ° C do + 50 ° C) pre správnej činnosti elektronických zostrojené s bipolárnymi tranzistormi je dolezite nie len nastaviť pracovnú bod, ale musíme ho stabilizovať v danú bode ai pri zmene teploty okolia schéma zapojenia pre správne nastavenie pracovného bodu tranzistorov.

Tranzistor riadený poľom

• su to polovodičové súčiastky, pri ktorych sa na tranzistorovom Jave podieľa ľan jeden druh voľných nosičov nábojov (buď elektrón Alebo diera)

maju tri vývody:

• G-gate (hradlo)
• D-drain (kolektor)
• S-source (emitor)

V praxi poznáme dva typy unipolárnych tranzistorový:

1. elektrónový N-MOSFET
2. Dierový P-MOSFET

MOSFET znamená ( "Polo riadeni tranzistor")

• MOS - Metal Oxid Semiconductor
• FET - Field Effect Tranzistor

N-MOSFET tranzistor s indukovaným vodivým Kanaloa

Popis zapojenia: AK pripojíte na tranzistor vonkajšie dve napätia U _D a U _G, potom vplyvom elektrostatického Pola hradla sa Všetky elektróny z podložky premiestnia do vzniknutého indukovaného vodivého kanála typu N. Tiete elektróny potom predstavujte Prúdy Medzi kolektorom a emitorom.

• vodivý kanál v tomto type tranzistora (N) vzniká elektrostatickú indukciou

Viacvrstvové polovodičové spínacom súčiastky

Diak

• má 3 vrstvy PNP
• 2 PN Priechod (J1, J2)
• 2 vývody (A1, A2)

Schematická značka:

• ak priložíme Napätie na Diak A1 +, A2 - Diakom Prúdy netečie (Napätie je menšie Ako 32 V)
• ak priložíme Napätie na Diak A1 -, A2 + Diakom Prúdy netečie (Napätie je menšie Ako 32 V)
• ak sa Napätie rovná 32 (V) Alebo je vacsie, Diak sa nedeštruktívne bijú a tiecť ním pracovný Prúdy

Tyristor

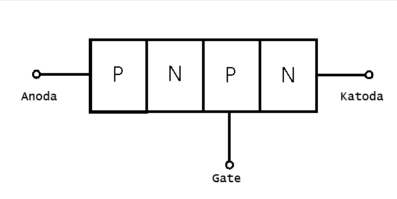

• má 4 vrstvy PNPN
• 3 PN Priechod (J1, J2, J3)
• 3 vývody (A, K, G) A-anóda, K-katódy, G-hradlo (G-gate)

• má 3 režimy: spínacie, blokovacie, závernom

Blokovací stav

Ak priložíme Napätie na tyristor A + a K-, tyristorom Prúdy netečie

Priepustný stav

• dosiahneme 2 sposob:

1. a k A +, K- a na G (hradlo) privedieme riadiaca impulz Prúdy tyristorom tiecť, a tiecť ním ai po odstránení riadiaceho impulzu z G
2. ak prekročíme dovolenke Napätie tyristor sa deštruktívnych bijú a tiecť ním Prúdy

Záverné stav

• ak priložíme na A-, K + tyristorom Prúdy netečie, pri Napata Urrm (1000V) sa tyristor bijú
• v závernom Smer sa nie odporúča privádzať riadiaca impulz na G (hradlo)

Tyristor sa používa Ako výkonová spínacia suciastky (spínaním 100-vieèkom ampérovej a vysokých Napata)

Triak

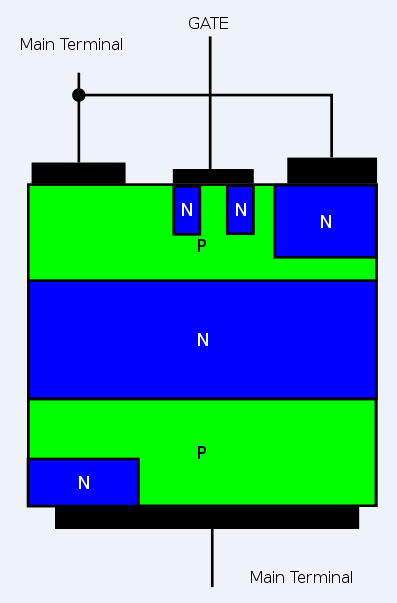

• má 5 vrstiev PNPNP
• 3 Priechod J1, J2, J3
• 3 vývody A1, A2, G

ak priložíme Napätie na triak A1 + a A2 - triakom Prúdy netečie, Moze ho zapnutý

1. pripojením riadiaceho impulzu na G (hradlo) triakok tiecť pracovný Prúdy
   2. pripojením triak na zdroj napätia a zvýšením napätia na vyššom Ako je dovolenke, v triak dôjde k deštruktívnemu prierazu a triakom tiecť Prúdy

Fotoelektrické súčiastky

• Polovodičové súčiastky riadeni (ovládané) žiarením, pracujte na princípe vnútorného fotoelektrického javu
• fotoelektrický jav: žiarenie (svetlo) ktore dopadá na polovodičovom štruktúra dodáva valenčným elektrónom polovodičov potrebnú energiu na to aby preskočila zakázané pásmo a prešla do vodivostného pásma (Pre lepšie pochopenie vodivostného, zakázaného a valenčného pásma si precitaj tento článok

Fototranzistor

• je to bipolárny tranzistor, ktory je skonštruovaný tak, aby na jeho emitorový Priechod mohlo dopadá žiarenie (svetlo).
• po dopade žiarenia na Priechod sa tranzistor otvor
• Moze hoci použitý napríklad na dome, kde po východe slnka zhasne osvetlenie a Vytiahni elektricky ovládané rolety, a pri západe slnka zase naopak, takže nemusíte ručné zapnutie svetlo na (schodisko, pred domom, ...) a ani Vypnutie
